مواصفات المنتج
سهولة الصيانة
ترث الأجزاء الهيكلية الجودة الجيدة لمنتجات SHANTUI الناضجة ، والجودة مستقرة.
يستخدم تسخير الأسلاك الكهربائية أنبوب مموج غير ملحوم وجهاز تقسيم الأسلاك ، والذي يتمتع بدرجة عالية من الحماية.
المكونات الكهربائية والهيدروليكية الأساسية مستوردة ، بجودة مستقرة وموثوقية عالية.
الاداء العملي
ينقسم التحكم في جهاز العمل إلى التحكم في الرافعة والتحكم في الرفع والتحكم في ثقل الموازنة. تعتمد العملية على صمام تحكم تجريبي لخفض الضغط للتحكم في وضع التشغيل لصمام الانعكاس الهيدروليكي ، والذي يتميز بمزايا التشغيل البسيط والمرونة وتوفير العمالة ، وأداء الضبط الجيد ، والترتيب المريح على الجسم.
يتم تركيز الخطاف والذراع على عصا التحكم ، ويحتوي ثقل الموازنة على عصا تحكم منفصلة ، والتي يمكن تنفيذها جميعًا بسهولة وبسرعة في ظروف العمل المختلفة. أداء الحركة الدقيقة جيد ، والذي لا يضمن فقط دقة متطلبات المستخدم المقابلة ، ولكن أيضًا يحسن كفاءة العمل.
يتميز المحرك الهيدروليكي لخطاف الرفع وذراع الرافعة بكفاءة حجمية عالية للغاية وصمام توازن عالي الجودة ، مما يلغي ظاهرة الرفع الانزلاق الثانوي واهتزاز الخطاف الفارغ. يدرك القابض الذي يحمله الرافعة الخطافية وظيفة خطاف السقوط الحر.
القدرة على التكيف مع العمل

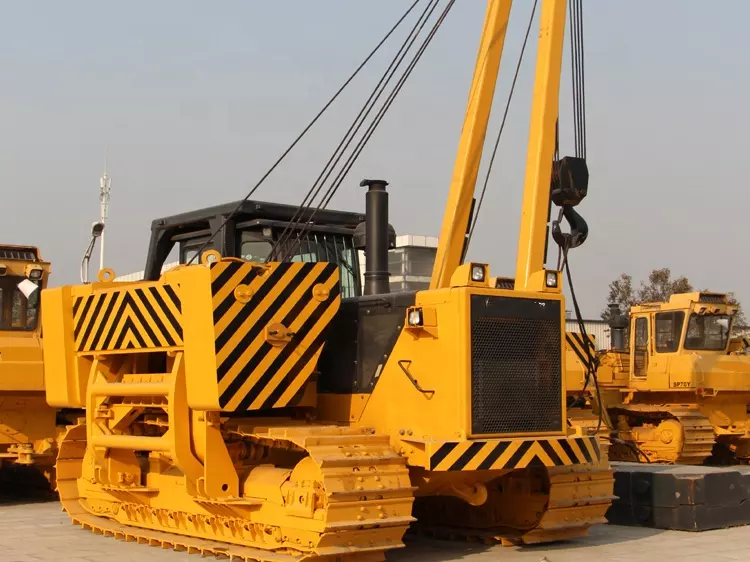

ماكينة مد الأنابيب 90 طن SP90Y تتمتع باستقرار جيد للهيكل ، متوسط استهلاك منخفض للوقود واقتصاد مرتفع.
يحتوي ذراع الرافعة على نطاق عمل واسع ويتم رفع الخطاف بسرعة.
مشي قوي مع حمولة وقدرة رفع قوية وكفاءة عمل عالية.
يمكن أن يحقق الخطاف والذراع وثقل الموازنة التحكم في السرعة بدون خطوات ، والعمل المشترك.
الخطاف ورافعة ذراع الرافعة عبارة عن تروس كوكبية ثلاثية المراحل من أجل التباطؤ وزيادة عزم الدوران ، مع عامل أمان كبير وكفاءة ميكانيكية عالية.
تم تجهيز 90 طن Pipelayer SP90Y بنظام تحديد عزم الدوران ، والذي يراقب ديناميكيات التشغيل في الوقت الحقيقي ويضمن سلامة الرفع.
نظام التشغيل
تعتمد 90 طن Pipelayer SP90Y محرك Cummins معاد هندسته للجرافات ، ومضخة حقن الوقود عالية الكفاءة ، والأداء العالي ، والجودة الناضجة والمستقرة ، والمقتنيات الاجتماعية الكبيرة جدًا ، وتنوع الأجزاء القوي ، وتكاليف الصيانة المنخفضة.
منتج | 90 طن ماكينة مد الأنابيب SP90Y |
معايير الأداء | |
كتلة التشغيل (كلغ) | 57500 |
الأعلى. وزن الرفع (T) | 90 |
قوة المحرك المقننة (kw / hp) | 257 كيلو واط |
دقيقة. نصف قطر الدوران (مم) | 3950 ملم |
الضغط الأرضي المحدد (MPa) | 0.081 |
محرك | |
نوع المحرك | QSNT |
عدد الاسطوانات * قطر الاسطوانة * السكتة الدماغية (مم * مم) | 6*140*152 |
القدرة المقدرة / السرعة المقدرة (kw / rpm) | 257/2000 |
الأعلى. عزم الدوران (Nm / r / min) | 1509/1400 |
الابعاد الكلية | |
الطول (مم) | 5650 |
العرض (مم) | 4100 |
الارتفاع (مم) | 3700 |
أداء المشي | |
السرعة الأولى للأمام / السرعة الأولى للخلف (كم / ساعة) | 0-3.7/0-4.5 |
الترس الثاني للأمام / الترس الثاني للخلف (كم / ساعة) | 0-6.8/0-8.2 |
الترس الثالث للأمام / الرجوع للخلف الثالث (كم / ساعة) | 0-11.5/0-13.5 |
نظام المشي | |
محول عزم الدوران | ثلاثة مكونات ، مرحلة واحدة أحادية الطور |
تَوصِيل | ترس كوكبي ، قابض متعدد الألواح ، هيدروليكي مع تزييت قسري |
محرك مركزي | الترس المخروطي الحلزوني ، التخفيض الأولي ، التشحيم بالرش |
القابض التوجيهي | حزام عائم ، مبلل ، مساعد هيدروليكي |
القيادة النهائية | تقليل التروس الثانوية ، التشحيم بالرش |
الهيكل السفلي | |
طريقة التعليق | هيكل شعاع جامد |
مسافة مركز المسار (مم) | 2490 |
عرض حذاء المسار (مم) | 860 |
طول الأرض (مم) | 3620 |
عدد أحذية الجنزير (جانب واحد / قطعة) | 45 |
خطوة مسار السلسلة (مم) | 228 |
عدد البكرات (جانب واحد) | 2 |
عدد البكرات (جانب واحد) | 9 |
يعمل النظام الهيدروليكي | |
مضخة العمل | مضخة تروس كمية ، أقصى إزاحة 227ml / r |
مضخة دليلية | مضخة تروس كمية ، أقصى إزاحة 10 مل / ص |
صمام العمل | صمام متعدد الاتجاهات |
تجويف أسطوانة ثقل الموازنة (مم) | Φ125 |
سعة خزان الوقود | |
خزان الوقود (L) | 600 |
خزان الزيت الهيدروليكي العامل (L) | 400 |
معدات العمل | |
أقصى ارتفاع للرفع (مم) | 7000 |
سرعة رفع الخطاف (م / دقيقة) | 0-6.5/0-15.5 |
طول بوم (م) | 8.6 |
